在电力系统中，操作过电压、雷击过电压及谐振过电压是威胁电气设备绝缘安全的常见因素。对于旋转电机（如发电机、电动机、调相机）以及变压器、开关柜等敏感设备，因其绝缘结构相对薄弱（尤其是匝间绝缘），对过电压的耐受能力有限，因此需要专门设计的过电压保护装置来限制过电压幅值。EAT-5Z-10/600过电压保护器正是针对此类需求而研发的一款高性能过电压吸收与保护产品，广泛应用于6kV、10kV等中压电力系统中，为设备绝缘提供安全、可靠的保护屏障。

一、产品概述

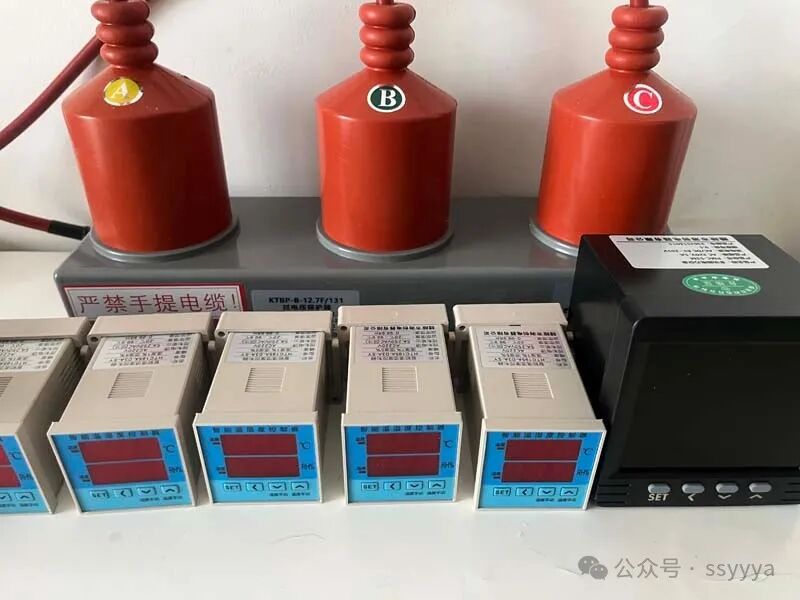

EAT-5Z-10/600是一款复合型过电压保护器，通常用于3~35kV中压配电系统，特别适用于旋转电机及开关柜的过电压保护。该产品的型号命名中包含了关键参数信息：

• EAT：代表“E”型过电压保护器（三相组合式），“AT”可能指“吸收型”或特定系列代号。
• 5Z：代表保护器内部的组合方式或结构特征，通常表示三相组合式过电压保护器，每相及相间均具备保护能力。
• 10：代表额定电压为10kV（即适用系统标称电压为10kV，对于6kV系统则有对应型号如EAT-5Z-6/XXX）。
• 600：表示保护器的持续运行电压（Uc）或参考电压（Uref）为600V（此处的“600”通常指保护器起始动作电压或参考电压参数，具体需参考厂家说明书，也可能是标称放电电流或通流容量等参数，需以实际产品手册为准）。

二、工作原理

EAT-5Z-10/600过电压保护器通常采用金属氧化物压敏电阻片（MOV）作为核心元件，并配合特殊的硅橡胶复合外套制成。其工作原理基于氧化锌电阻的非线性伏安特性：

• 正常运行状态下：保护器两端的电压低于其参考电压，流过保护器的电流极小（μA级），相当于开路状态，对系统运行无影响。
• 出现过电压时：当线路或设备上出现超过设定阈值（如系统最高运行电压）的过电压时，保护器的电阻急剧下降，呈现低阻抗，迅速将过电压能量通过阻性泄放至大地，从而将过电压幅值钳制在设备绝缘可以承受的安全水平以内。
• 过电压消失后：保护器自动恢复至高阻抗状态，系统恢复正常运行。

与普通避雷器不同，EAT-5Z-10/600通常采用“三相四柱”或“三相组合式”结构，能够同时提供相对地及相间（相对相）的过电压保护功能，对真空开关操作产生的截波过电压有更好的吸收效果。

三、主要技术特点

1. 三相组合式保护，兼顾相间与相对地除了提供传统的相对地保护外，EAT-5Z-10/600还能有效抑制相间过电压，这对于保护旋转电机的匝间绝缘（匝间绝缘比主绝缘更薄弱）尤为重要。真空断路器操作产生的截流过电压，其幅值高且波前陡，极易损坏电机匝间绝缘，而组合式保护器能显著降低这类过电压的峰值。

2. 优异的非线性特性与通流能力采用高性能氧化锌阀片，具有平坦的残压特性和较大的通流容量（如2ms方波通流容量可达600A甚至更高），能够承受雷电流、操作冲击电流而不损坏，残压低于同类产品，为被保护设备提供更优质的保护裕度。

3. 可靠的外绝缘与密封性能外部采用硅橡胶复合外套或整体模压封装，具有优异的憎水性、耐污秽性能及抗紫外线老化能力，适应户外/户内各种恶劣环境。内部采用环氧树脂灌封或外露式结构，具有良好的密封性能，防止受潮导致特性劣化。

4. 体积小、重量轻、安装便捷相较于传统的放电间隙+电阻组合型过电压保护器，EAT-5Z-10/600采用一体式紧凑结构，体积小巧，可直接安装在开关柜内、发电机出线端子箱中或电机旁，安装方式灵活（悬挂式、底板固定式均可）。

5. 长效免维护氧化锌阀片理论上具有长达数十年的使用寿命，且保护器具有自恢复特性，正常情况下不需要周期性维护。若配备脱离器或泄漏电流监视器，可在阀片老化或击穿时发出告警信号。

四、产品型号与参数解读

以“EAT-5Z-10/600”为例：

注意：参数中的“600”在不同厂家、不同型号中的含义可能不同，可能指持续运行电压（Uc）值（单位V）、参考电压（Uref）值，或方波通流容量（单位A），请以产品官方数据手册中明确标注的参数为准。

五、典型应用场景

• 高压电动机保护：10kV/6kV电动机出线端，抑制真空断路器操作过电压，防止匝间绝缘击穿。
• 发电机保护：中小型发电机（如10kV/6.3kV水轮发电机、汽轮发电机）的出口处。
• 开关柜保护：中压开关柜（KYN28、XGN等）的母线或馈线侧，吸收操作过电压。
• 变压器保护：干式变压器或油浸变压器的馈线侧，限制操作过电压。
• 电力电容器装置：保护电容器组免受合闸涌流产生的过电压冲击。

六、安装与使用建议

1. 安装位置：应尽量靠近被保护设备，连接线长度不宜超过1米，以减少引线电感对保护效果的影响。对于电动机保护，一般安装在电动机接线盒或开关柜出线侧。
2. 接线方式：
• 对于三相四柱式（相对地+相间）保护器，通常有四个接线端（A、B、C及N或地），A、B、C三相分别接至对应相线，N/地端可靠接地。接地电阻应小于4Ω。
• 对于三相三柱式（仅相对地）保护器，A、B、C三相接至对应相线，公共端接地。
• 引线截面建议≥16mm²铜导线，尽量短且直。
3. 严禁运行中开路：保护器的接地线必须连接牢固，不可断开，否则当有过电压时，无法有效泄放能量，可能导致被保护设备损坏。
4. 定期检查：建议每年（或按规程）进行一次巡视检查，观察保护器外观是否完好、有无放电痕迹、硅橡胶外套有无开裂、底部有无锈蚀。必要时进行绝缘电阻测试（使用2500V/5000V兆欧表，测试相对地及相间绝缘），并检查泄漏电流是否异常增大。
5. 更换时机：当保护器出现严重爬电、硅橡胶破损露芯、防爆膜破裂或直流参考电压大幅下降（超出初始值的±5%）时，应及时更换。

七、结语

EAT-5Z-10/600过电压保护器凭借其三相组合式结构、出色的吸收能力和长效的免维护特性，成为旋转电机和中压配电设备过电压保护领域备受信赖的解决方案。它不仅有效抑制了截流过电压、雷击浪涌对设备绝缘的威胁，更为电力系统的稳定运行提供了坚实的最后一道防线。

对于电气设计工程师而言，正确选型、合理安装并定期巡检该保护器，是保障中压系统安全运行的必备技能。选择EAT-5Z-10/600，即是选择了一种专业、可靠、经受过工业现场长期考验的过电压防护方案。
